JWB型（普通滾珠絲桿型）（滾珠絲杠升降機，絲桿升降機）
高速 高頻率

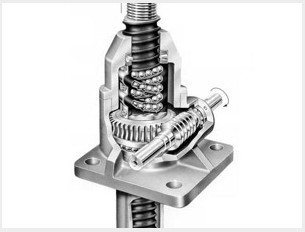

JWB型（普通滾珠絲桿型），適用于高速，高頻率和高性能的裝置中，主要構成部件為精密滾珠絲桿副與高精度蝸輪蝸桿副。
使用壽命長：采用高質量的滾珠絲桿，使其工作壽命提高3倍以上。高速化：與梯形絲桿相比，速度有很大的提高，能輕松而調整地運轉。
效率高：用滾動摩擦、提高了整機效率，只須很小的驅動源，就可以產生很大的推動力。
JWB型(滾珠絲桿升降機)基本選型參數一覽表
|
型號
|
JWB005
|
JWB010
|
JWB025
|
JWB050
|
JWB100
|
JWB150
|
JWB200
|
JWB300
|
JWB500
|
|
最大載荷（KN）
|
4.9
|
9.8
|
24.5
|
49
|
98
|
147
|
196
|
294
|
490
|
|
絲桿外徑mm
|
16
|
20
|
25
|
36
|
45
|
50
|
63
|
85
|
100
|
|
絲桿底徑mm
|
13.5
|
17.5
|
21.4
|
31.3
|
39.1
|
43.1
|
55.7
|
74.8
|
87
|
|
絲桿螺距mm
|
5
|
5
|
8
|
10
|
12
|
16
|
16
|
20
|
24
|
|
減速比
|
H速度
|
5
|
5
|
6
|
6
|
8
|
8
|
8
|
102/3
|
102/3
|
|
L速度
|
20
|
20
|
24
|
24
|
24
|
24
|
24
|
32
|
32
|
|
綜合效率%
|
H速度
|
63
|
61
|
62
|
64
|
63
|
63
|
62
|
56
|
60
|
|
L速度
|
37
|
34
|
35
|
39
|
43
|
43
|
41
|
34
|
38
|
|
容許輸入最大功率（kW）
|
H速度
|
0.25
|
0.54
|
1.3
|
2.2
|
3.6
|
4
|
5.5
|
8.9
|
13.3
|
|
L速度
|
0.12
|
0.27
|
0.63
|
1
|
1.9
|
2.1
|
2.8
|
4.1
|
6.5
|
|
空載扭矩（N·m）
|
0.11
|
0.29
|
0.62
|
1.37
|
1.96
|
2.65
|
3.92
|
9.81
|
19.6
|
|
保持扭矩（N·m）
|
H速度
|
0.69
|
1.27
|
4.31
|
10.78
|
19.6
|
39.2
|
51
|
68.6
|
140.1
|
|
L速度
|
0.14
|
0.26
|
0.91
|
2.4
|
5.8
|
11.8
|
15
|
19.5
|
41.2
|
|
容許輸入軸扭矩（N·m）*
|
9.8
|
19.6
|
49
|
153.9
|
292
|
292
|
292
|
735
|
1372
|
|
最大載荷時所需輸入
|
H速度
|
1.3
|
2.8
|
9
|
21.5
|
39.1
|
77
|
104
|
169.6
|
317.5
|
|
軸扭矩（N·m）**
|
L速度
|
0.62
|
1.4
|
4.3
|
9.6
|
20.4
|
39.6
|
54.2
|
98.5
|
177.9
|
|
輸入軸每回轉一圈對應絲
|
H速度
|
1
|
1
|
1.33
|
1.67
|
1.5
|
2
|
2
|
1.88
|
2.25
|
|
桿（活動螺母）軸向位移量
|
L速度
|
0.25
|
0.25
|
0.33
|
0.42
|
0.5
|
0.67
|
0.37
|
0.63
|
0.75
|
|
最大載荷時容許
|
H速度
|
1500
|
1500
|
1400
|
1000
|
890
|
500
|
500
|
500
|
400
|
|
輸入軸回轉速度
|
L速度
|
1500
|
1500
|
1400
|
1000
|
890
|
500
|
500
|
4000
|
350
|
|
最大載荷時絲桿回轉扭矩N·m）
|
4.3
|
8.7
|
34.7
|
86.7
|
208.2
|
416.3
|
555.1
|
1040.9
|
2081.7
|
升降機使用的環境如下：
|
使用場所
|
室內無雨水侵入的場所
|
|
周圍空氣
|
灰塵為一般工廠狀態
|
|
環境溫度
|
-15℃~40℃
|
|
相對濕度
|
85%以下
|
注：在0℃以下工作時因受潤滑油粘性變化的影響使得整機效率下降，所以必須選有充足的驅動源。
|
