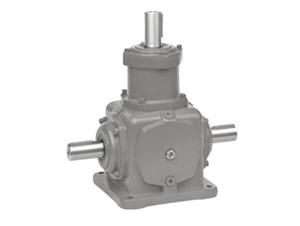

T系列轉向箱采用軸輸入，軸輸出的結構，可單軸，多軸輸出，可用于正反方向旋轉，結構緊湊，占用空間小。系列產品型號主要有：T2、 T4 、T6 、T7 、T8、 T10、 T12、 T16 、T20、 T25。速比1∶1，1.5∶1，2.5∶1，3∶1，4∶1，5∶1 均為實際傳動比。平均效率達到98%。有單軸，雙橫軸，單縱軸，雙縱軸可供選擇。

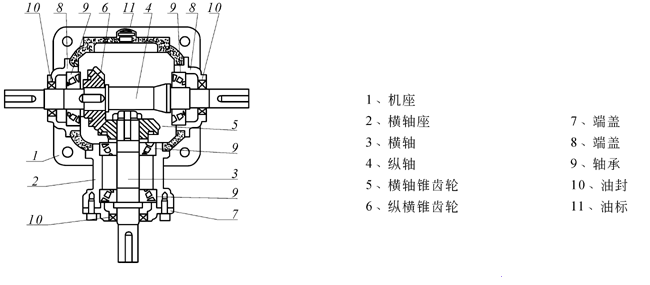

T系列轉向箱結構圖：

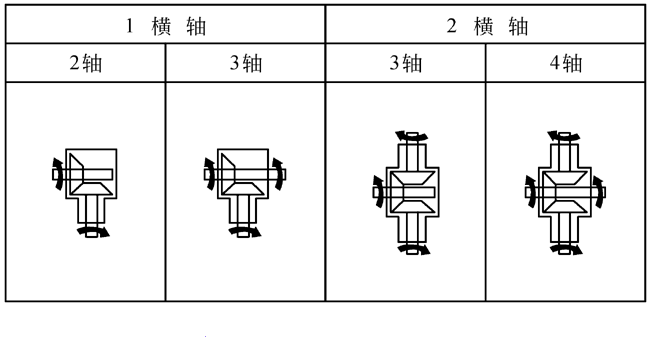

轉向能力：
T系列螺旋錐齒輪轉向箱轉速關系及型號表示方法：

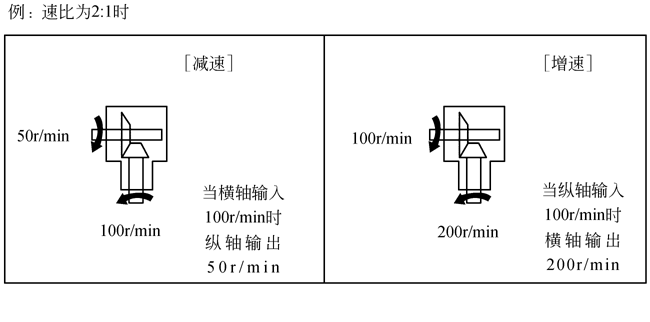

在選定輸入軸時請注意轉速關系：（傳動比1：1時無關系）

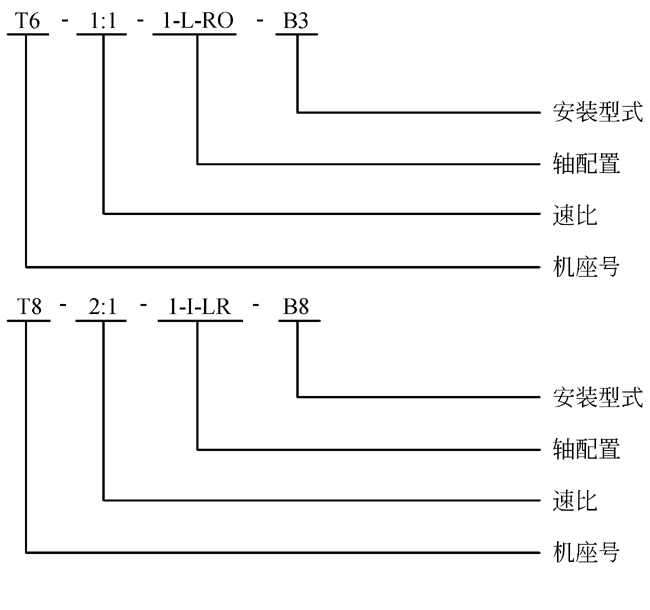

T系列轉向箱型號表示方法：
T系列轉向箱重量表：
|
型號
|
T2
|
T4
|
T6
|
T7
|
T8
|
T10
|
T12
|
T16
|
T20
|
T25
|
|
m(kg)
|
2
|
10
|
21
|
32
|
49
|
78
|
124
|
188
|
297
|
488
|
T系列轉向箱傳動能力表：
|
i
|
n1
r/min
|
T2
|
T4
|
T6
|
T7
|
T8
|
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
|
1∶1
|
1450
|
11.6
|
1.79
|
31.9
|
4.94
|
96.0
|
14.9
|
142
|
22.0
|
294
|
45.6
|
|
1150
|
11.7
|
1.43
|
34.1
|
4.19
|
103
|
12.7
|
150
|
18.4
|
305
|
37.5
|
|
870
|
12.1
|
1.12
|
37.2
|
3.46
|
113
|
10.5
|
164
|
15.2
|
312
|
29.0
|
|
580
|
12.1
|
0.747
|
39.5
|
2.45
|
119
|
7.35
|
184
|
11.4
|
319
|
19.8
|
|
400
|
12.3
|
0.524
|
40.2
|
1.72
|
122
|
5.20
|
195
|
8.34
|
326
|
14.0
|
|
300
|
12.3
|
0.396
|
40.5
|
1.30
|
123
|
3.93
|
198
|
6.35
|
331
|
10.6
|
|
200
|
12.4
|
0.226
|
41.2
|
0.880
|
124
|
2.66
|
201
|
4.30
|
338
|
7.23
|
|
100
|
12.7
|
0.136
|
41.9
|
0.448
|
127
|
1.36
|
206
|
2.20
|
346
|
3.70
|
|
10
|
13.0
|
0.014
|
43.0
|
0.046
|
132
|
0.141
|
214
|
0.228
|
361
|
0.386
|
|
1.5∶1
|
1450
|
|
|
|
|
117
|
12.1
|
145
|
15.0
|
185
|
19.1
|
|
1150
|
|
|
|
|
122
|
9.96
|
147
|
12.0
|
188
|
15.4
|
|
870
|
|
|
|
|
123
|
7.66
|
150
|
9.30
|
191
|
11.8
|
|
580
|
|
|
|
|
126
|
5.23
|
153
|
6.32
|
197
|
8.14
|
|
400
|
|
|
|
|
128
|
3.66
|
155
|
4.41
|
200
|
5.70
|
|
300
|
|
|
|
|
129
|
2.77
|
157
|
3.35
|
203
|
4.34
|
|
200
|
|
|
|
|
131
|
1.87
|
160
|
2.28
|
204
|
2.91
|
|
100
|
|
|
|
|
134
|
0.957
|
163
|
1.16
|
210
|
1.49
|
|
10
|
|
|
|
|
139
|
0.099
|
169
|
0.12
|
218
|
0.155
|
|
2∶1
|
1450
|
12.1
|
0.94
|
42.8
|
3.32
|
102
|
7.90
|
137
|
10.6
|
180
|
14.0
|
|
1150
|
12
|
0.74
|
43.4
|
2.67
|
104
|
6.39
|
139
|
8.55
|
183
|
11.3
|
|
870
|
12
|
0.56
|
43.8
|
2.04
|
105
|
4.88
|
141
|
6.56
|
187
|
8.70
|
|
580
|
11.9
|
0.37
|
44.4
|
1.38
|
108
|
3.34
|
144
|
4.47
|
191
|
5.92
|
|
400
|
12.2
|
0.26
|
45.1
|
0.96
|
109
|
2.33
|
146
|
3.12
|
194
|
4.15
|
|
300
|
11.9
|
0.19
|
45.5
|
0.73
|
110
|
1.76
|
148
|
2.37
|
196
|
3.14
|
|
200
|
12.2
|
0.13
|
46.1
|
0.49
|
111
|
1.18
|
149
|
1.59
|
198
|
2.12
|
|
100
|
11.2
|
0.06
|
46.6
|
0.25
|
114
|
0.608
|
152
|
0.812
|
202
|
1.08
|
|
10
|
28.1
|
0.015
|
48.5
|
0.026
|
116
|
0.062
|
157
|
0.084
|
209
|
0.112
|
|
2.5∶1
|
1450
|
|
|
|
|
96.2
|
5.97
|
113
|
6.99
|
184
|
11.4
|
|
1150
|
|
|
|
|
97.2
|
4.78
|
115
|
5.64
|
185
|
9.11
|
|
870
|
|
|
|
|
99.0
|
3.68
|
3116
|
4.30
|
188
|
7.00
|
|
580
|
|
|
|
|
100.0
|
2.48
|
118
|
2.92
|
192
|
4.76
|
|
400
|
|
|
|
|
100.9
|
1.73
|
120
|
2.05
|
195
|
3.34
|
|
300
|
|
|
|
|
102.9
|
1.32
|
121
|
1.55
|
197
|
2.53
|
|
200
|
|
|
|
|
103.9
|
0.888
|
123
|
1.05
|
200
|
1.71
|
|
100
|
|
|
|
|
104.9
|
0.448
|
123
|
0.528
|
203
|
0.867
|
|
10
|
|
|
|
|
107.8
|
0.046
|
126
|
0.054
|
208
|
0.089
|
|
3∶1
|
1450
|
|
|
|
|
93.6
|
4.84
|
105
|
5.42
|
159
|
8.20
|
|
1150
|
|
|
|
|
94.8
|
3.88
|
106
|
4.34
|
160
|
6.55
|
|
870
|
|
|
|
|
95.9
|
2.97
|
108
|
3.34
|
163
|
5.04
|
|
580
|
|
|
|
|
97.6
|
2.02
|
109
|
2.25
|
166
|
3.42
|
|
400
|
|
|
|
|
99.0
|
1.41
|
111
|
1.58
|
168
|
2.39
|
|
300
|
|
|
|
|
100
|
1.07
|
111
|
1.18
|
169
|
1.80
|
|
200
|
|
|
|
|
100
|
0.712
|
113
|
0.803
|
171
|
1.22
|
|
100
|
|
|
|
|
102
|
0.363
|
115
|
0.409
|
173
|
0.618
|
|
10
|
|
|
|
|
104
|
0.037
|
118
|
0.042
|
179
|
0.064
|
|
4∶1
|
1450
|
|
|
|
|
80.6
|
3.12
|
93.4
|
3.62
|
124
|
4.80
|
|
1150
|
|
|
|
|
81.5
|
2.50
|
94.3
|
2.90
|
125
|
3.83
|
|
870
|
|
|
|
|
82.4
|
1.92
|
95.9
|
2.23
|
127
|
2.95
|
|
580
|
|
|
|
|
84.1
|
1.30
|
96.9
|
1.50
|
129
|
2.00
|
|
400
|
|
|
|
|
85.1
|
0.91
|
98.7
|
1.05
|
131
|
1.40
|
|
300
|
|
|
|
|
86.1
|
0.69
|
98.3
|
0.79
|
131
|
1.05
|
|
200
|
|
|
|
|
86.0
|
0.46
|
101
|
0.54
|
134
|
0.71
|
|
100
|
|
|
|
|
87.7
|
0.23
|
101
|
0.27
|
135
|
0.36
|
|
10
|
|
|
|
|
89.3
|
0.02
|
101
|
0.03
|
140
|
0.04
|
|
5∶1
|
1450
|
|
|
|
|
52.0
|
1.61
|
57.4
|
1.78
|
68.7
|
2.13
|
|
1150
|
|
|
|
|
52.5
|
1.29
|
58.0
|
1.43
|
69.2
|
1.70
|
|
870
|
|
|
|
|
53.2
|
0.99
|
59.0
|
1.10
|
70.4
|
1.31
|
|
580
|
|
|
|
|
54.2
|
0.67
|
59.6
|
0.74
|
71.7
|
0.89
|
|
400
|
|
|
|
|
54.9
|
0.47
|
60.7
|
0.52
|
72.6
|
0.62
|
|
300
|
|
|
|
|
55.5
|
0.36
|
60.4
|
0.39
|
72.9
|
0.47
|
|
200
|
|
|
|
|
55.4
|
0.24
|
61.7
|
0.26
|
74.1
|
0.32
|
|
100
|
|
|
|
|
56.5
|
0.12
|
62.9
|
0.13
|
75.1
|
0.16
|
|
10
|
|
|
|
|
57.6
|
0.01
|
64.5
|
0.01
|
77.8
|
0.02
|
注：1、橫軸轉速未達到10r/min時，請使用10r/min的數據。
|
i
|
n1
r/min
|
T10
|
T12
|
T16
|
T20
|
T25
|
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
MN2
(N·m)
|
PN1
(kw)
|
|
1∶1
|
1450
|
421
|
65.3
|
619
|
96.0
|
1019
|
163
|
|
|
|
|
|
1150
|
453
|
55.7
|
665
|
81.1
|
1098
|
139
|
1842
|
234
|
|
|
|
870
|
479
|
44.6
|
726
|
67.5
|
1186
|
114
|
2009
|
193
|
3489
|
335
|
|
580
|
493
|
30.6
|
802
|
49.7
|
1343
|
85.9
|
2274
|
145
|
3940
|
252
|
|
400
|
504
|
21.5
|
821
|
35.1
|
1499
|
66.1
|
2538
|
112
|
4410
|
195
|
|
300
|
513
|
16.4
|
835
|
26.8
|
1637
|
54.1
|
2744
|
90.8
|
4792
|
159
|
|
200
|
521
|
11.1
|
852
|
18.2
|
1784
|
39.3
|
3126
|
69.0
|
5390
|
119
|
|
100
|
535
|
5.72
|
875
|
9.36
|
1842
|
20.3
|
3205
|
35.3
|
5439
|
60.0
|
|
10
|
561
|
0.599
|
919
|
0.983
|
1940
|
2.14
|
3205
|
3.53
|
5713
|
6.30
|
|
1.5∶1
|
1450
|
374
|
38.7
|
564
|
58.3
|
|
|
|
|
|
|
|
1150
|
380
|
31.2
|
601
|
49.2
|
|
|
|
|
|
|
|
870
|
389
|
24.1
|
656
|
40.7
|
|
|
|
|
|
|
|
580
|
396
|
16.4
|
699
|
28.9
|
|
|
|
|
|
|
|
400
|
406
|
11.6
|
711
|
20.3
|
|
|
|
|
|
|
|
300
|
411
|
8.78
|
724
|
15.5
|
|
|
|
|
|
|
|
200
|
417
|
5.95
|
736
|
10.5
|
|
|
|
|
|
|
|
100
|
426
|
3.04
|
754
|
5.37
|
|
|
|
|
|
|
|
10
|
443
|
0.316
|
785
|
0.56
|
|
|
|
|
|
|
|
2∶1
|
1450
|
305
|
23.6
|
516
|
40.0
|
921
|
73.7
|
1578
|
126
|
|
|
|
1150
|
309
|
19.0
|
516
|
31.7
|
938
|
59.5
|
1607
|
102
|
3146
|
199
|
|
870
|
315
|
14.6
|
516
|
24.0
|
958
|
46.0
|
1646
|
79.0
|
3224
|
155
|
|
580
|
322
|
10.0
|
524
|
16.3
|
980
|
31.3
|
1695
|
54.2
|
3332
|
107
|
|
400
|
328
|
7.02
|
538
|
11.5
|
1000
|
22.0
|
1725
|
38.0
|
3420
|
75.4
|
|
300
|
332
|
5.33
|
543
|
8.71
|
1009
|
16.7
|
1754
|
29.0
|
3479
|
57.5
|
|
200
|
338
|
3.61
|
551
|
5.89
|
1029
|
11.3
|
1784
|
19.7
|
3557
|
39.2
|
|
100
|
344
|
1.84
|
563
|
3.01
|
1058
|
5.84
|
1833
|
10.1
|
3646
|
20.1
|
|
10
|
357
|
0.191
|
586
|
0.313
|
1098
|
0.605
|
1921
|
1.06
|
3822
|
2.11
|
|
2.5∶1
|
1450
|
293
|
18.2
|
507
|
31.4
|
|
|
|
|
|
|
|
1150
|
298
|
14.7
|
514
|
25.3
|
|
|
|
|
|
|
|
870
|
302
|
11.2
|
523
|
19.5
|
|
|
|
|
|
|
|
580
|
310
|
7.68
|
535
|
13.3
|
|
|
|
|
|
|
|
400
|
315
|
5.38
|
545
|
9.32
|
|
|
|
|
|
|
|
300
|
317
|
4.06
|
552
|
7.08
|
|
|
|
|
|
|
|
200
|
321
|
2.75
|
560
|
4.79
|
|
|
|
|
|
|
|
100
|
326
|
1.40
|
568
|
2.43
|
|
|
|
|
|
|
|
10
|
336
|
0.144
|
588
|
0.251
|
|
|
|
|
|
|
|
3∶1
|
1450
|
270
|
14.0
|
458
|
23.6
|
904
|
48.2
|
1529
|
82.3
|
2935
|
158
|
|
1150
|
275
|
11.3
|
464
|
19.0
|
920
|
38.9
|
1561
|
66.6
|
3045
|
130
|
|
870
|
279
|
8.66
|
469
|
14.6
|
940
|
30.1
|
1598
|
51.6
|
3135
|
101
|
|
580
|
285
|
5.89
|
480
|
9.92
|
960
|
20.4
|
1644
|
35.4
|
3246
|
69.9
|
|
400
|
288
|
4.11
|
490
|
6.98
|
978
|
14.4
|
1672
|
24.8
|
3317
|
49.3
|
|
300
|
291
|
3.11
|
495
|
5.29
|
990
|
10.9
|
1701
|
18.9
|
3372
|
37.6
|
|
200
|
294
|
2.10
|
501
|
3.57
|
1005
|
7.38
|
1733
|
12.9
|
3449
|
25.6
|
|
100
|
300
|
1.07
|
510
|
1.82
|
1038
|
3.82
|
1777
|
6.60
|
3537
|
13.1
|
|
10
|
308
|
0.110
|
527
|
0.188
|
1076
|
0.40
|
1865
|
0.69
|
3713
|
1.4
|
|
4∶1
|
1450
|
241
|
9.35
|
434
|
16.8
|
850
|
34.3
|
1452
|
58.7
|
2798
|
113
|
|
1150
|
246
|
7.54
|
441
|
13.5
|
865
|
27.7
|
1483
|
47.5
|
2892
|
92.6
|
|
870
|
249
|
5.78
|
448
|
10.4
|
884
|
21.4
|
1518
|
36.8
|
2978
|
72.2
|
|
580
|
254
|
3.93
|
456
|
7.07
|
902
|
14.6
|
1562
|
25.2
|
3084
|
49.8
|
|
400
|
257
|
2.74
|
465
|
4.97
|
919
|
10.2
|
1588
|
17.7
|
3151
|
35.1
|
|
300
|
259
|
2.08
|
470
|
3.77
|
930
|
7.8
|
1616
|
13.5
|
3204
|
26.8
|
|
200
|
262
|
1.40
|
476
|
2.54
|
944
|
5.3
|
1646
|
9.17
|
3276
|
18.2
|
|
100
|
267
|
0.71
|
485
|
1.30
|
976
|
2.7
|
1688
|
4.70
|
3360
|
9.36
|
|
10
|
275
|
0.07
|
501
|
0.13
|
1011
|
0.3
|
1772
|
0.49
|
3527
|
0.98
|
|
5∶1
|
1450
|
136
|
4.21
|
296
|
9.18
|
814
|
26.3
|
1391
|
44.9
|
2631
|
85.0
|
|
1150
|
138
|
3.39
|
301
|
7.39
|
828
|
21.2
|
1420
|
36.4
|
2771
|
71.0
|
|
870
|
140
|
2.60
|
305
|
5.68
|
847
|
16.4
|
1454
|
28.2
|
2853
|
55.3
|
|
580
|
143
|
1.77
|
311
|
3.86
|
864
|
11.2
|
1496
|
19.3
|
2954
|
38.2
|
|
400
|
144
|
1.23
|
318
|
2.72
|
881
|
7.85
|
1521
|
13.6
|
3018
|
26.9
|
|
300
|
146
|
0.93
|
321
|
2.06
|
891
|
5.96
|
1548
|
10.3
|
3069
|
20.5
|
|
200
|
148
|
0.63
|
325
|
1.39
|
905
|
4.03
|
1577
|
7.03
|
3138
|
14.0
|
|
100
|
150
|
0.32
|
331
|
0.71
|
935
|
2.08
|
1617
|
3.60
|
3218
|
7.17
|
|
10
|
155
|
0.03
|
342
|
0.07
|
969
|
0.22
|
1697
|
0.38
|
3378
|
0.75
|
注：1、如果橫軸轉速未達到10r/min時，請使用10r/min的數據。

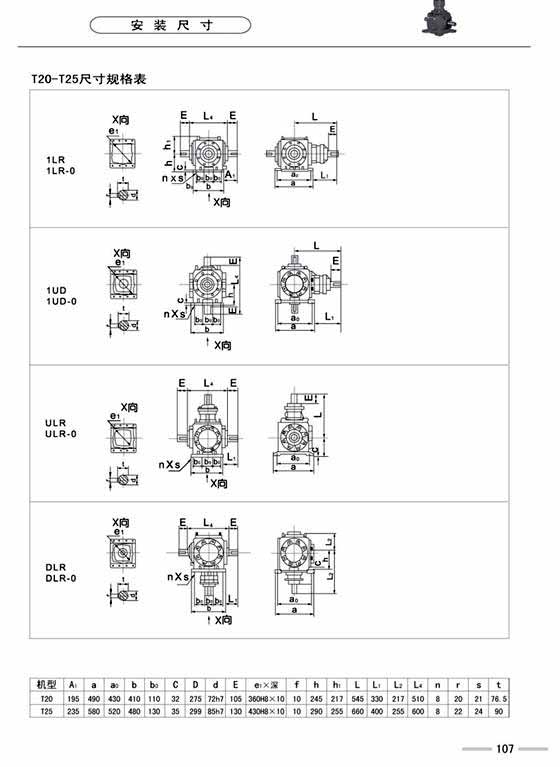

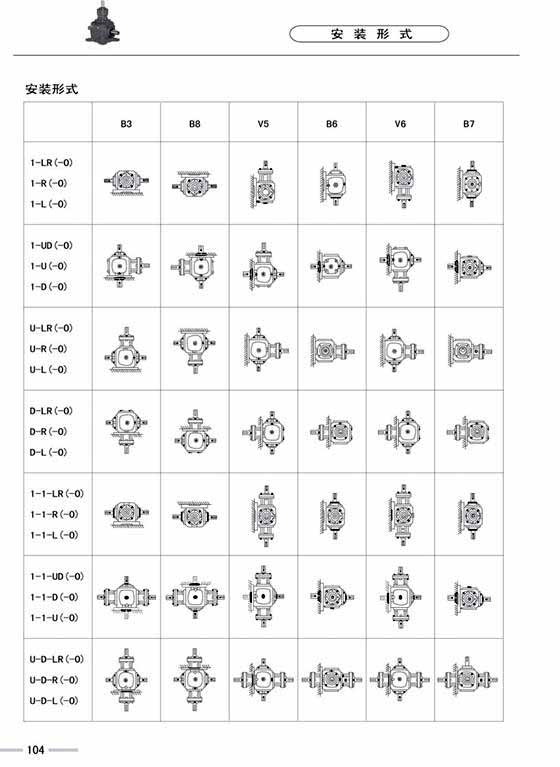

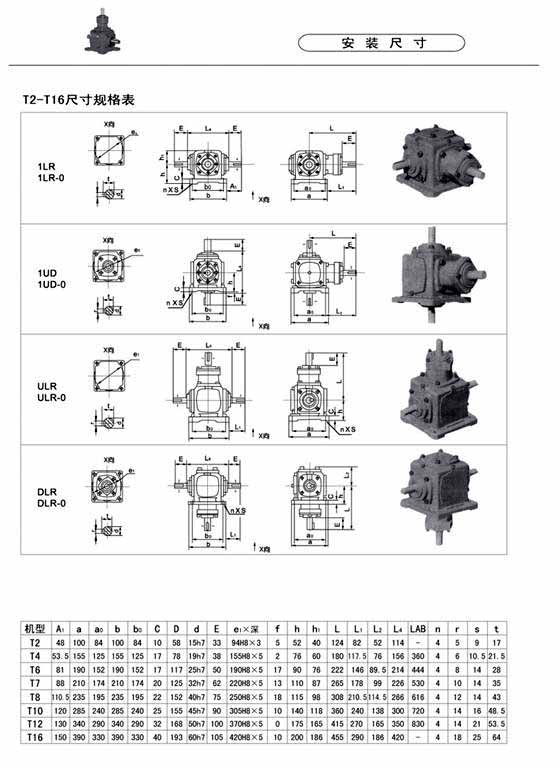

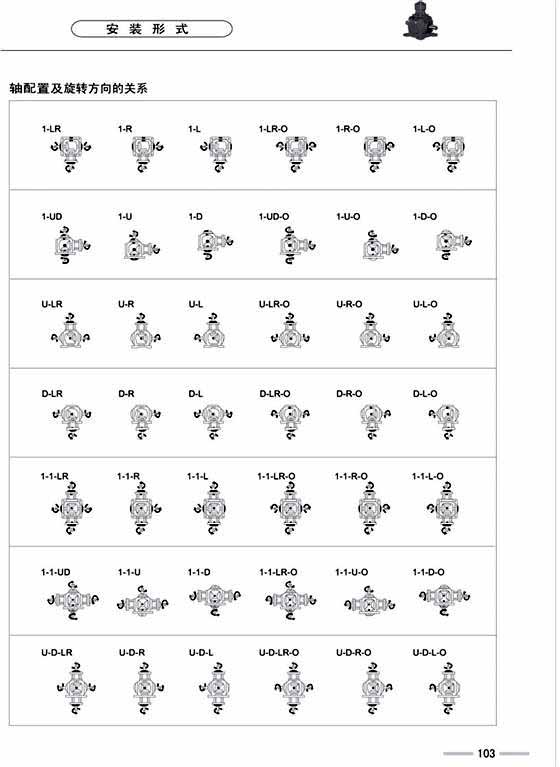

軸配置及軸旋轉方向的關系、安裝方位及尺寸圖：
T系列螺旋齒轉向箱性能特點：
1、 機殼：采用高鋼性FC-25鑄鐵鑄造；
2、 齒輪：采用優質高純凈度合金鋼50CrMnT調質加工，經滲碳淬火處理及研磨而成；
3、 主軸：采用優質高純凈合金鋼40Cr調質加工，具備高懸重負荷能力；
4、 軸承：配備具重負荷能力的滾錐軸承；
5、 油封：采用進口雙唇油封，具有極高的防塵防漏油能力。
